Hur kan trippelskiktad emaljerad tråd förbättra den elektriska isoleringen och lindningseffektiviteten

Huaying, en specialiserad tillverkare av isolerad tråd, utvecklarTrippellagers emaljerad trådför applikationer som kräver pålitlig elektrisk isolering, konsekvent ledningsförmåga och exakt lindningsprestanda. Att förstå dess konstruktion, tillverkningsprocess och urvalskriterier hjälper ingenjörer och inköpsteam att välja en lämplig tråd för kompakt elektrisk och elektronisk utrustning.

Trippelskiktad emaljerad tråd är designad för att kombinera elektrisk ledningsförmåga med flera skyddande isoleringsskikt. Dess prestanda beror på ledardimensioner, beläggningsmaterial, isoleringstjocklek, vidhäftning och tillverkningskonsistens. För ingenjörer som designar transformatorer, induktorer, spolar och andra elektromagnetiska komponenter påverkar dessa egenskaper lindningseffektivitet, elektrisk tillförlitlighet och långsiktig driftstabilitet. Den här guiden förklarar arbetsprinciperna, viktiga fördelar, tillverkningsöverväganden, applikationsscenarier och inköpsfaktorer förknippade med treskiktsisolerad lindningstråd. Den introducerar också Huayings produktionskapacitet och ger praktiska frågor som köpare bör ställa innan de väljer en trådspecifikation.

Innehållsförteckning

1. Vad är trippelskiktsemaljerad tråd?
2. Hur fungerar dess struktur och materialsammansättning?
3. Vilka är de huvudsakliga prestandafördelarna?
4. Hur tillverkas trippelskiktsemaljerad tråd?
5. Var används trippelskiktsemaljerad tråd?
6. Hur jämför du kabelspecifikationer?
7. Hur ska köpare välja rätt tråd?
8. Vad bör du veta om Huaying?
9. Vanliga frågor
10. Slutsats

1. Vad är trippelskiktad emaljerad tråd?

Trippelskiktad emaljerad tråd är en ledande tråd designad med flera isoleringsbeläggningar eller lager för att hjälpa till att elektriskt isolera ledaren från omgivande komponenter. Beroende på produktdesign kan ledaren vara gjord av koppar eller annat specificerat ledande material, medan isoleringssystemet väljs enligt elektriska, termiska och mekaniska krav.

Till skillnad från en ledare som skyddas av en enda beläggning ger en treskiktsisoleringsdesign flera skyddande barriärer. Denna konstruktion kan förbättra isoleringens tillförlitlighet och hjälpa tillverkare att utveckla kompakta elektromagnetiska komponenter där lindningsutrymmet är begränsat.

Termen ska inte förväxlas med varje typ av trippelisolerad tråd. Emaljerad lindningstråd och trippelisolerad tråd kan ha olika beläggningssystem, konstruktionsmetoder och överensstämmelsekrav. Köpare bör därför verifiera den exakta produktstrukturen snarare än att anta att alla treskiktstrådar delar identiska prestandaegenskaper.

För mer information om den tillgängliga produkten, besök Huaying Triple-Layer Enameled Wire produktsida.

2. Hur fungerar dess struktur och materialsammansättning?

Prestandan hos trippelskiktslindningstråd beror på hur ledaren och isoleringssystemet fungerar tillsammans. Varje komponent bidrar till trådens övergripande elektriska och mekaniska egenskaper.

• Konduktiv kärna:Leder elektrisk ström genom lindningen. Ledarmaterial, tvärsnittsdimensioner och strängkonfiguration påverkar elektriskt motstånd och strömförande förmåga.
• Primärt isoleringsskikt:Ger en första elektrisk barriär mellan ledaren och intilliggande varv eller komponenter.
• Mellanliggande isoleringsskikt:Lägger till ytterligare en skyddsbarriär och bidrar till det övergripande isoleringssystemet.
• Yttre isoleringsskikt:Hjälper till att skydda de underliggande skikten under hantering, lindning och montering, beroende på materialets egenskaper.

Den faktiska sammansättningen varierar beroende på produktspecifikation. Huayings produktinformation beskriver en tillverkningsprocess som involverar polyamidfilm, högisolerande spraybeläggning och glasfiber. Köpare bör bekräfta den exakta materialsekvensen och konstruktionen för den valda modellen innan de införlivar den i en design.

Isoleringstjockleken är särskilt viktig. Alltför tunn isolering kanske inte uppfyller den erforderliga dielektriska prestandan, medan onödigt tjock isolering kan öka den färdiga tråddiametern och minska det tillgängliga utrymmet för lindning. En balanserad design stöder både elektrisk tillförlitlighet och effektiv komponentförpackning.

3. Vilka är de huvudsakliga prestationsfördelarna?

Tillförlitlig elektrisk isolering

Flera isoleringsskikt kan ge ytterligare skydd mot elektrisk kontakt mellan intilliggande ledare och omgivande komponenter. Faktisk dielektrisk hållfasthet beror på isoleringsmaterial, tjocklek, produktionskvalitet och testförhållanden. Ingenjörer bör bekräfta den erforderliga tålspänningen och tillämpliga standarder innan de godkänner en ledning för säkerhetskritisk utrustning.

Potential för kompakta lindningskonstruktioner

Där isoleringssystemet uppfyller applikationens elkrav kan en noggrant optimerad trådkonstruktion bidra till att minska behovet av kompletterande isoleringsmaterial. De resulterande utrymmesbesparingarna beror på komponentdesignen och de specifika isoleringskraven; de bör inte antas utan att granska relevanta standarder.

Konsekvent tillverkningskvalitet

Enhetliga ledardimensioner och isoleringsbeläggningar stödjer förutsägbart lindningsbeteende. Beläggningsdefekter, inkonsekventa diametrar eller dålig vidhäftning kan skapa problem under automatisk lindning och kan påverka tillförlitligheten hos den färdiga komponenten.

Långsiktiga kostnadsöverväganden

Val av tråd bör stå för mer än det ursprungliga inköpspriset. Konsekvent kvalitet kan hjälpa till att minska produktionsfel, omarbetning och underhåll i samband med isoleringsrelaterade fel. Den faktiska kostnadsfördelen beror på applikationsförhållanden, produktlivslängd, tillverkningsutbyte och kvaliteten på de alternativa materialen som utvärderas.

Dessa fördelar är villkorade av att man väljer en lämplig specifikation och verifierar dess prestanda. Ingen isoleringsdesign eliminerar behovet av lämpligt elektriskt skydd, testning och säker utrustningsdesign.

4. Hur tillverkas trippelskiktsemaljerad tråd?

Tillverkningskonsistens är väsentlig eftersom ledaren och isoleringen måste förbli enhetliga längs den färdiga trådens längd. Huaying beskriver flera viktiga steg i sin produktionsprocess.

1. Tråddragning:Det ledande materialet dras till erforderliga dimensioner. Ytkvalitet och dimensionell konsistens är viktiga för efterföljande beläggningsoperationer.
2. Glödgning:Kontrollerad värmebehandling kan justera ledarens mekaniska egenskaper, vilket hjälper den att uppnå de egenskaper som krävs för lindning och vidarebearbetning.
3. Isoleringsapplikation:Beläggning eller isoleringsmaterial appliceras enligt specificerad produktkonstruktion. Enhetlig täckning hjälper till att begränsa tunna fläckar och andra potentiella defekter.
4. Tjocklekskontroll:Tillverkaren kontrollerar isoleringsdimensionerna för att uppnå önskad färdig diameter och elektrisk prestanda.
5. Härdning:Där beläggningssystemet kräver härdning hjälper kontrollerad bearbetning till att utveckla de avsedda beläggningsegenskaperna och vidhäftningen.
6. Slutbesiktning:Lämpliga dimensionella, visuella, elektriska och mekaniska kontroller hjälper till att verifiera överensstämmelse med produktspecifikationen.

Huayings produktsida rapporterar tjocklekskontrollnoggrannhet på ±0,005 mm för dess beskrivna beläggningsprocess. Köpare bör bekräfta mätreferens, tillämplig modell och inspektionsmetod när de använder denna siffra som ett upphandlingskrav.

För ingenjörsteam inkluderar den mest användbara kvalitetsdokumentationen en definierad produktspecifikation, inspektionskriterier, spårbarhetsinformation där tillgänglig och testresultat som är relevanta för den avsedda tillämpningen.

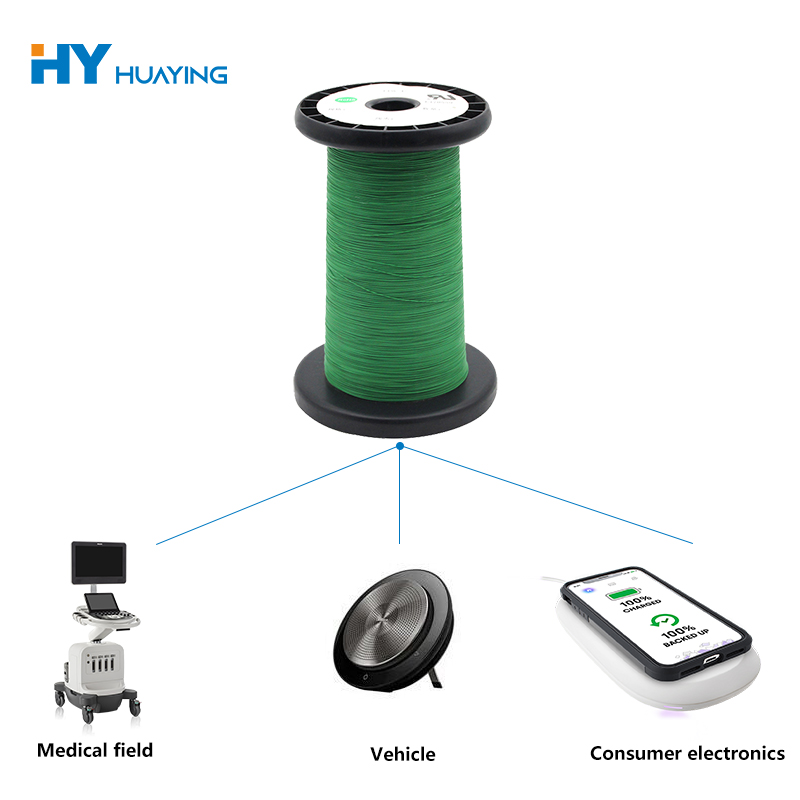

5. Var används trippelskiktsemaljerad tråd?

Trelagers isolerad lindningstråd kan övervägas för elektriska och elektroniska produkter där isoleringssäkerhet, kompakt lindning och konsekvent ledningsförmåga är viktiga. Lämpligheten beror på trådens faktiska specifikationer och utrustningens driftsförhållanden.

• Transformatorer:Lindningsledare måste uppfylla komponentens spännings-, temperatur-, isolerings- och dimensionskrav.
• Induktorer och chokes:Lämplig lindningstråd stöder magnetiska komponentdesigner som används i kraftomvandlings- och filtreringskretsar.
• Byta strömförsörjning:Isolerings- och ledaregenskaper måste vara kompatibla med kopplingsfrekvens, spänningsspänning, termiska förhållanden och tillämpliga säkerhetskrav.
• Elektronisk utrustning:Kompakta kraftmoduler och andra elektriska enheter kan dra nytta av en lindningskabel vald för begränsat installationsutrymme.
• Industriella elektriska system:Anpassade lindningskomponenter kräver trådspecifikationer som är anpassade till deras arbetscykler och miljöförhållanden.

Innan man väljer en tråd för någon av dessa applikationer bör ingenjörer utvärdera temperaturökning, elektrisk påkänning, lindningsspänning, driftsfrekvens, fuktexponering och relevanta certifieringskrav. En produkts lämplighet för en transformator eller strömförsörjning fastställer inte automatiskt lämplighet för varje design.

6. Hur jämför du kabelspecifikationer?

Att jämföra specifikationer är mer tillförlitligt än att välja en tråd enbart utifrån dess produktnamn. Följande tabell sammanfattar de viktigaste parametrarna som köpare bör granska.

Huaying publicerar exempel på ledarkonfigurationer, övergripande diametermål och ledarmotståndsvärden på sin produktsida. Eftersom värdena är modellspecifika bör köpare konsultera den ursprungliga specifikationstabellen och begära bekräftelse innan någon siffra används i tekniska beräkningar.

Referens: Specifikationer för triple-layer emaljerad tråd från Huaying.

7. Hur ska köpare välja rätt tråd?

Att välja rätt tråd börjar med applikationen snarare än ett allmänt påstående om isoleringsprestanda. Inköpsteam och designingenjörer kan använda följande checklista för att begränsa lämpliga alternativ.

• Definiera de elektriska kraven:Ange arbetsspänning, förväntad ström, frekvens, krav på dielektriskt motstånd och acceptabelt motstånd.
• Bekräfta de termiska förhållandena:Fastställ förväntad driftstemperatur, temperaturökning, kylningsmetod och driftcykel.
• Kontrollera lindningsbegränsningar:Bestäm tillgängligt lindningsfönster, önskad färdig diameter, böjradie och produktionsutrustningsbegränsningar.
• Verifiera isoleringssystemet:Begär information om lagermaterial, tjocklekstoleranser, vidhäftning och relevanta elektriska testmetoder.
• Granska efterlevnadsbehov:Identifiera de standarder och godkännanden som krävs för den färdiga utrustningen och destinationsmarknaden.
• Utvärdera produktionskonsistens:Fråga om inspektionsprocedurer, batchkonsistens, förpackning och spårbarhetsdokumentation.
• Begär prover när det är lämpligt:Testa provtråden med den faktiska lindningsprocessen och komponentdesignen innan volymproduktion godkänns.

En tydlig teknisk förfrågan bör innehålla ritningar eller dimensionella mål, årlig eller batch-efterfrågan, driftsförhållanden, erforderliga standarder och eventuella speciella förpackningar eller leveransförväntningar. Denna information hjälper en leverantör att avgöra om en befintlig modell är lämplig eller om en anpassad specifikation behöver utvärderas.

8. Vad bör du veta om Huaying?

Huizhou Huaying Electronic Technology Co., Ltd. levererar isolerade trådprodukter och beskriver dess fokus på produktutveckling, tillverkningskvalitet och kundsupport. Enligt företagets produktinformation inkluderar dess produktionsprocess för trippelskiktsemaljerad tråd tråddragning, glödgning, applicering av isolering, kontrollerad härdning och dimensionskontroll.

Företaget rapporterar också att de har mer än 10 patent och ett FoU-team på över 20 personer. Dessa företagsrapporterade siffror ger bakgrund om dess angivna utvecklingskapacitet, men köpare bör begära relevant dokumentation när patentinnehav, tekniska kvalifikationer eller andra bevis krävs för leverantörsgodkännande.

När de utvärderar Huaying eller en annan trådleverantör bör inköpsteam överväga mer än företagets referenser. De viktigaste frågorna gäller om den föreslagna tråden stämmer överens med applikationen, om de erforderliga kvalitetsdokumenten finns tillgängliga och om prover och produktionssatser konsekvent kan uppfylla den överenskomna specifikationen.

För produktspecifika detaljer, använd den officiella Huaying Triple-Layer Enameled Wire-sidan som utgångspunkt för en teknisk diskussion.

9. Vanliga frågor

1. Vad är huvudsyftet med trippelskiktsemaljerad tråd?

Dess primära syfte är att kombinera en ledande kärna med flera isoleringsskikt, vilket hjälper till att separera ledaren elektriskt från intilliggande varv och omgivande komponenter. Den faktiska skyddsnivån beror på trådkonstruktionen, materialegenskaper och verifierade testresultat.

2. Är trippelskiktad emaljerad tråd detsamma som trippelisolerad tråd?

Inte nödvändigtvis. Termerna kan beskriva relaterade produkter, men ledare, isoleringsmaterial, beläggningsmetod och överensstämmelsekrav kan skilja sig åt. Bekräfta alltid den detaljerade konstruktionen och tillämplig produktstandard innan du behandlar de två som utbytbara.

3. Vilka faktorer avgör trådens elektriska prestanda?

Viktiga faktorer inkluderar ledarens material och dimensioner, elektriskt motstånd, isoleringstjocklek, dielektrisk hållfasthet, temperaturklassificering och tillverkningskonsistens. Prestanda måste bedömas med de specifikationer och testförhållanden som är relevanta för den avsedda utrustningen.

4. Kan trippelskiktad emaljerad tråd anpassas?

Anpassning kan vara möjlig beroende på tillverkarens kapacitet och produktionskrav. Köpare bör ange målledarens storlek, färdig diameter, isoleringskrav, elektriska parametrar och förväntad orderkvantitet för att fastställa genomförbarheten.

5. Hur kan köpare verifiera produktkvalitet innan de lägger en massbeställning?

Begär det aktuella tekniska databladet, relevanta inspektionsprotokoll och tillgänglig dokumentation om överensstämmelse. Om så är lämpligt, utvärdera prover genom dimensionskontroller, lindningsförsök och elektriska tester utförda enligt applikationens krav.

6. Vilken information ska ingå i en offertförfrågan?

Inkludera den erforderliga trådmodellen eller ritningen, ledardimensioner, isoleringskonstruktion, mål för elektrisk prestanda, tillämpliga standarder, orderkvantitet, leveransdestination och eventuella test- eller förpackningskrav. En komplett förfrågan gör teknisk utvärdering och offert mer effektiv.

10. Slutsats

Trippelskiktad emaljerad tråd kan stödja elektriska konstruktioner som kräver pålitlig isolering, konsekvent ledningsförmåga och effektiv lindning. Att välja rätt produkt kräver en noggrann jämförelse av ledardimensioner, isoleringskonstruktion, dielektrisk prestanda, termiska gränser och tillverkningskvalitet. Genom att bekräfta dessa faktorer innan produktionen kan ingenjörer och inköpsteam minska specifikationsfel och fatta mer välgrundade inköpsbeslut. Om du köper isolerad lindningstråd för transformatorer, induktorer eller andra elektriska applikationer,kontakta Huayingför att diskutera dina tekniska krav, begära produktspecifikationer och utforska en lämplig lösning för ditt projekt.
